崇啟公鐵長江大橋

崇啟公鐵長江大橋為上海至南京至合肥高鐵控制性節點工程，全長4.09公里，分為主通航孔橋、非通航孔橋、南北岸公鐵合建引橋、南北岸單建鐵路引橋。跨江段全長2197.4m，包括非通航孔橋（99.2+9×112+98.2=1205.4m公鐵兩用鋼桁結合梁）和主通航孔橋（112m+175m+400m+197m+108m=992m公鐵兩用斜拉橋），其中主跨400m是世界最大跨度雙塔雙索面公鐵兩用無砟軌道斜拉橋。

主通航孔橋采用雙層鋼桁結合梁，下層為正交異性鋼橋面的板桁結合，上層為鋼筋砼板與主桁及縱橫梁結合，主跨有索區橫向采用兩片主桁+副桁結構，邊跨無索區采用帶外挑臂的兩片主桁結構。主桁桁式采用“N”形桁，主桁上弦、下弦和副桁弦桿均采用箱型截面，主桁豎桿、斜桿和副桁撐桿主要采用工字和王字形截面。主桁桁高15m，兩片主桁中心距25.7m，節間距分為10.52m、12.5m、12m、10.87m四種，橋面總寬有索區為37.2m、無索區為35.2m。主通航孔橋采用大節段吊裝的方式架設。

非通航孔橋鋼結構用鋼量3.8萬噸，主通航孔橋鋼結構用鋼量3.72萬噸，鋼梁主體材質為Q370qE和Q420qE。

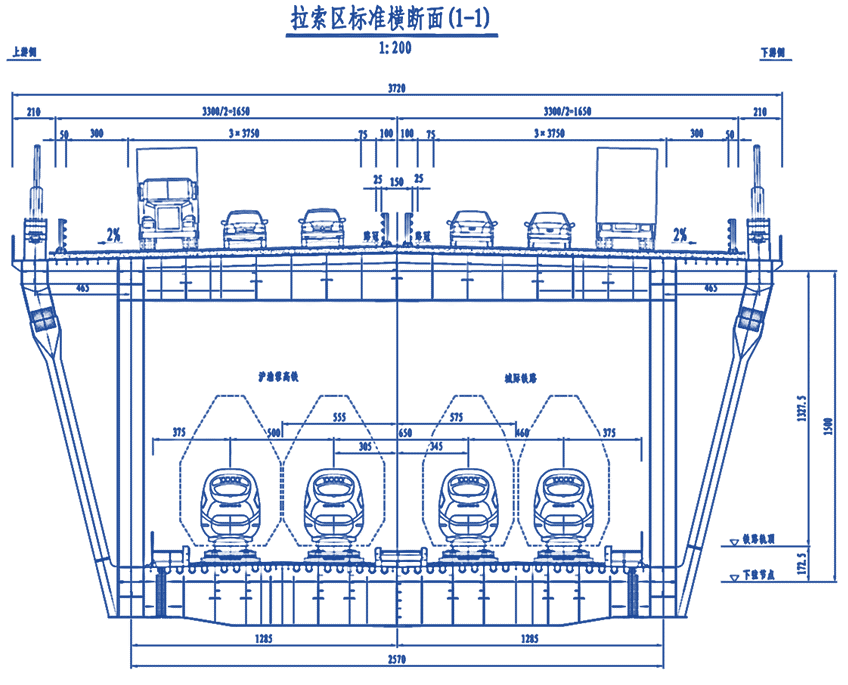

圖3 主通航孔橋有索區橫斷面圖

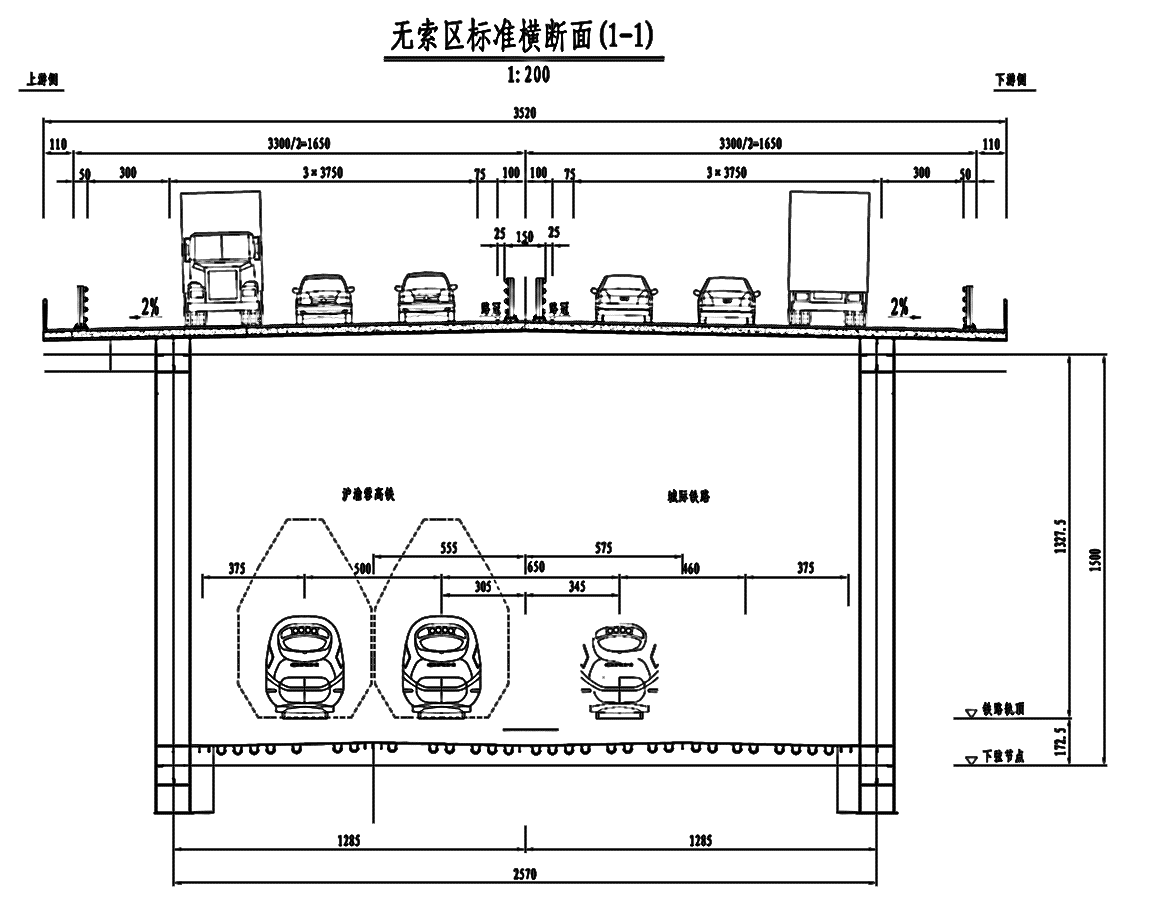

圖4 主通航孔橋無索區橫斷面圖

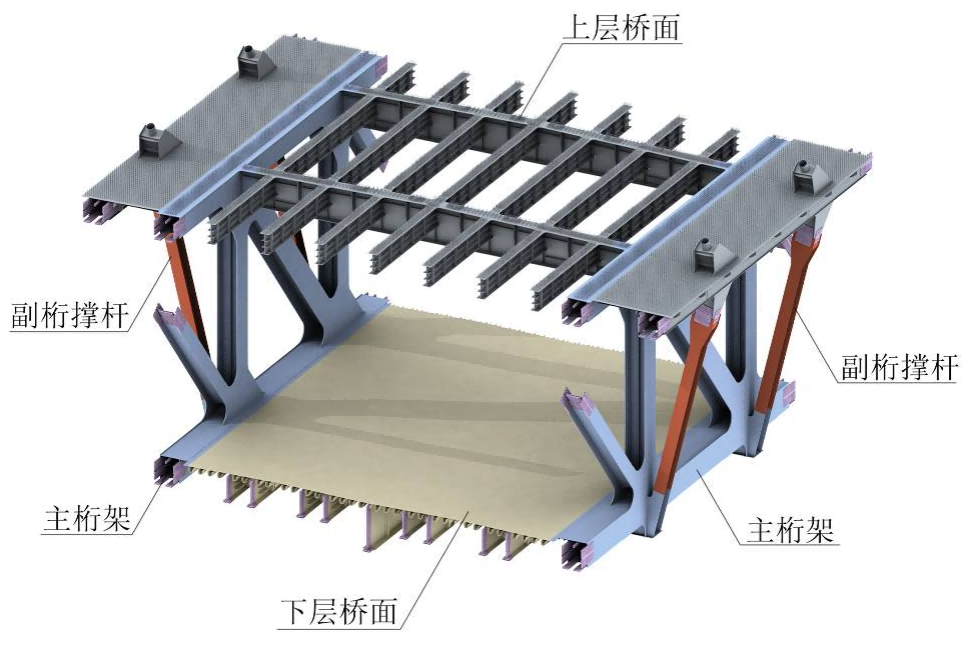

圖5 主通航孔有索區標準節段三維示意圖

2#～14#斜拉索采用鋼錨梁作為斜拉索錨固結構，1#斜拉索直接錨固于中、上塔柱連接段隔板上，并采用混凝土齒塊構造錨固。

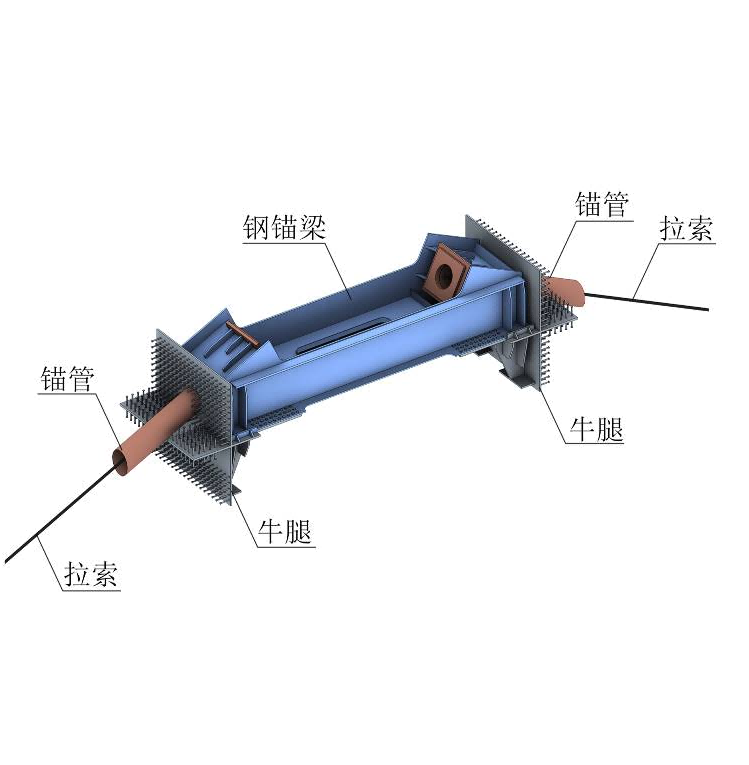

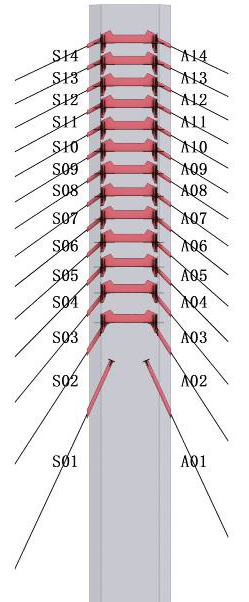

圖6 斜拉索和主塔錨固構造圖

非通航孔橋采用雙層鋼桁結合梁，下層為正交異性鋼橋面的板桁結合，上層為鋼筋砼板與主桁及縱橫梁結合，橫向兩主桁，主桁立面為三角桁式布置，弦桿均為箱形截面，腹桿采用H型或箱形截面。標準節間距為14m，桁高15m，桁間距23.4m，主桁上弦節點外側設鋼挑臂，挑臂橫梁長度為3.7m，橋面總寬33.2m。非通航孔橋采用散拼架設。

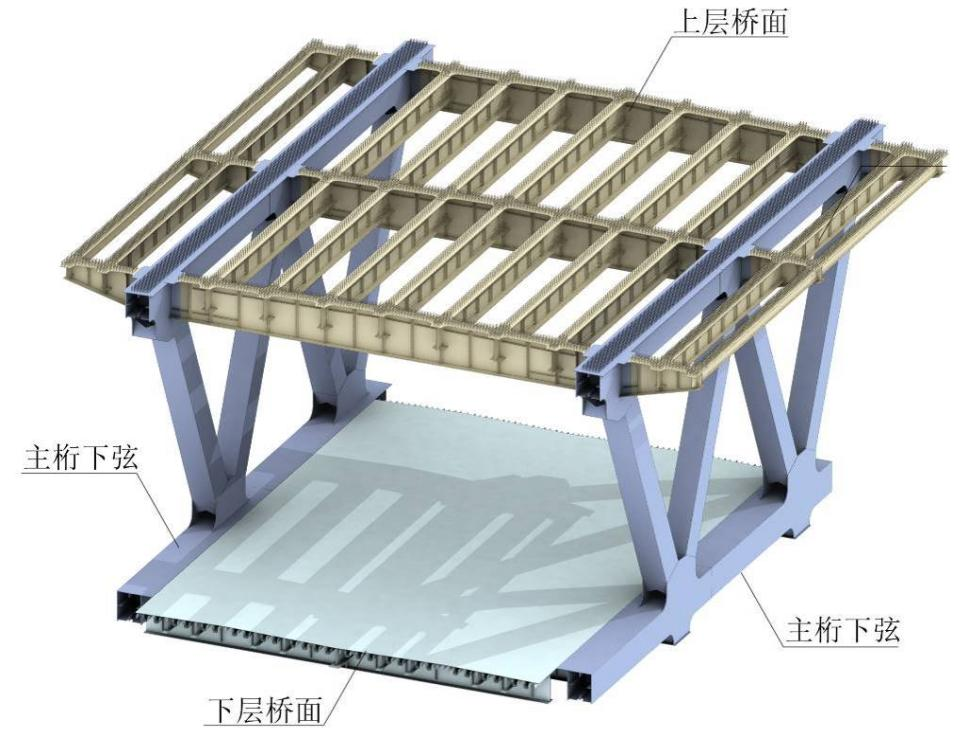

圖7 非通航孔標準節段三維示意圖

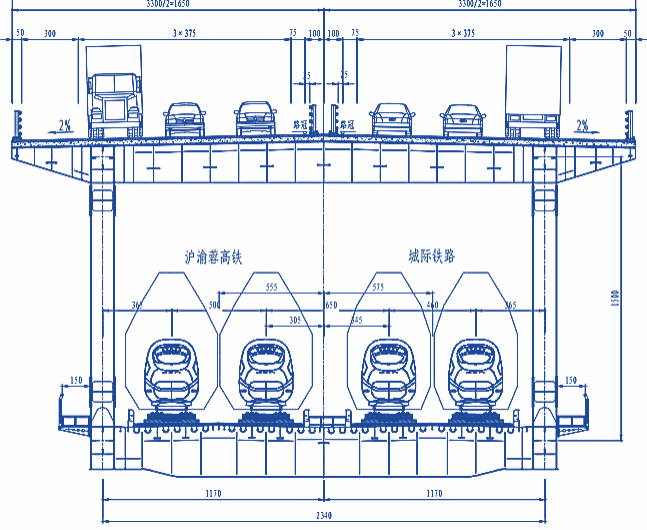

圖8 非通航孔橋橫斷面圖
